在ZEMAX中，当需要计算指定光线在某表面的落点（X,Y,Z坐标）时，需要在评价函数中使用操作数REAX,REAY,REAZ,RAGX,RAGY,RAGZ等操作数来计算得到，如要计算指定光线在指定表面与指定坐标轴的夹角时，需要用操作数REAA,REAB,REAC,RAGA,RAGB,RAGC来计算。



       如果在ZPL中需要计算上述这些值时，则需要通过ZPL函数RAYX,RAYY,RAYZ,RAYL,RAYM,RAYN来计算。



       但是，在使用这些ZPL函数时，需要先使用ZPL关键词RAYTRACE或RAYTRACEX对指定光线进行追迹，然后才能得到需要的值。这两个关键词的语法如下：



       RAYTRACEhx,hy,px,py,wavelength



       RAYTRACEXx,y,z,l,m,n,surf,wavelength



       其中，hx，hy：归一化视场坐标；



       Px，py：归一化光瞳坐标；



       x,y,z：指定surf上x,y,z的局部坐标；



       l,m,n：指定surf上光线与x,y,z轴夹角的方向余弦；



       surf：指定表面，其值在0到最大表面序号之间，如果物距为无穷，surf=0表示输入光线的坐标与第一个面相关；



       wavelength：指定波长，如省略该值，则表示使用主波长。



       案例：



       以双高斯28°为案例，详细解释这两个关键词的用法。

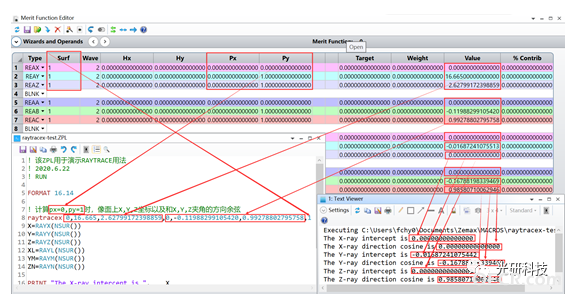

       1、RAYTRACE





       2、RAYTRACEX
